Keramiskt värmeelement

Artikelnr: 00-6012 Kategori: Värmeprodukter

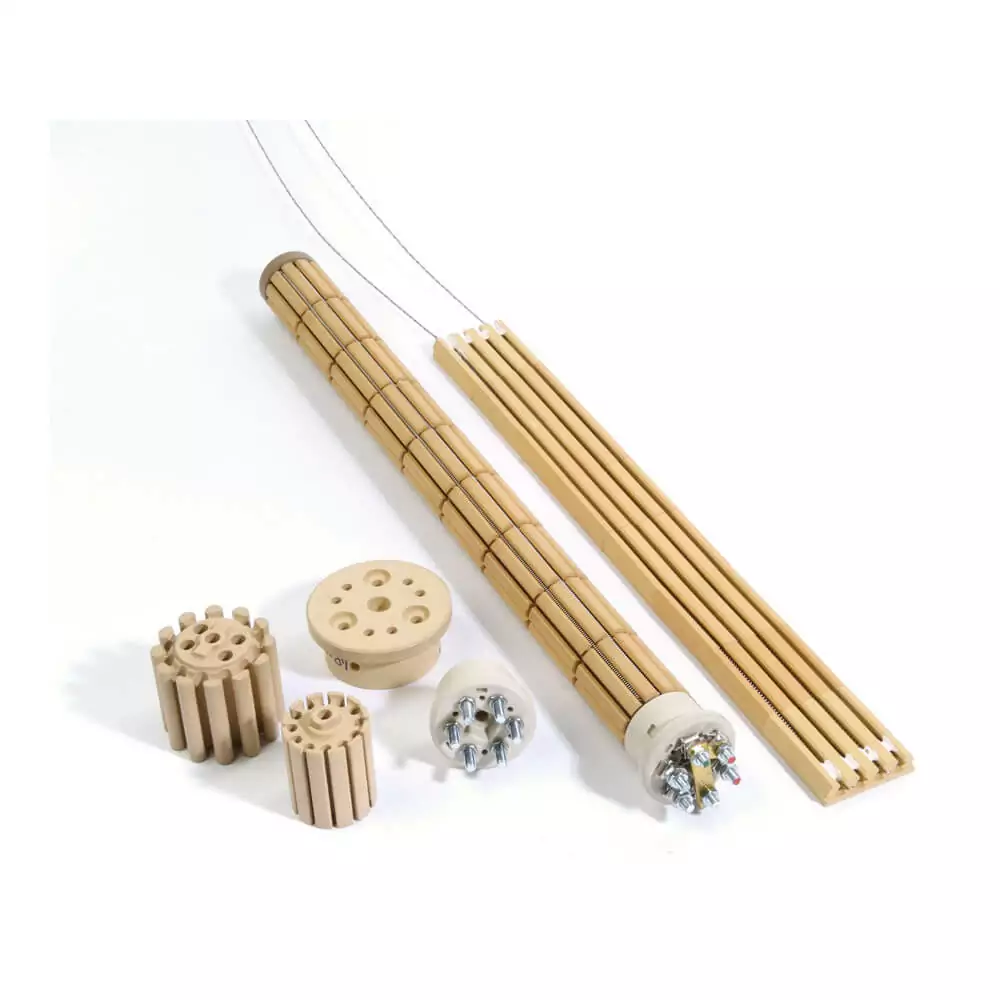

Keramiska värmeelement passar för indirekt uppvärmning av oljeprodukter, ugnar, maskiner, luft och vätskor.

Monteras inuti tub eller värmehylsa för enkel utbyte

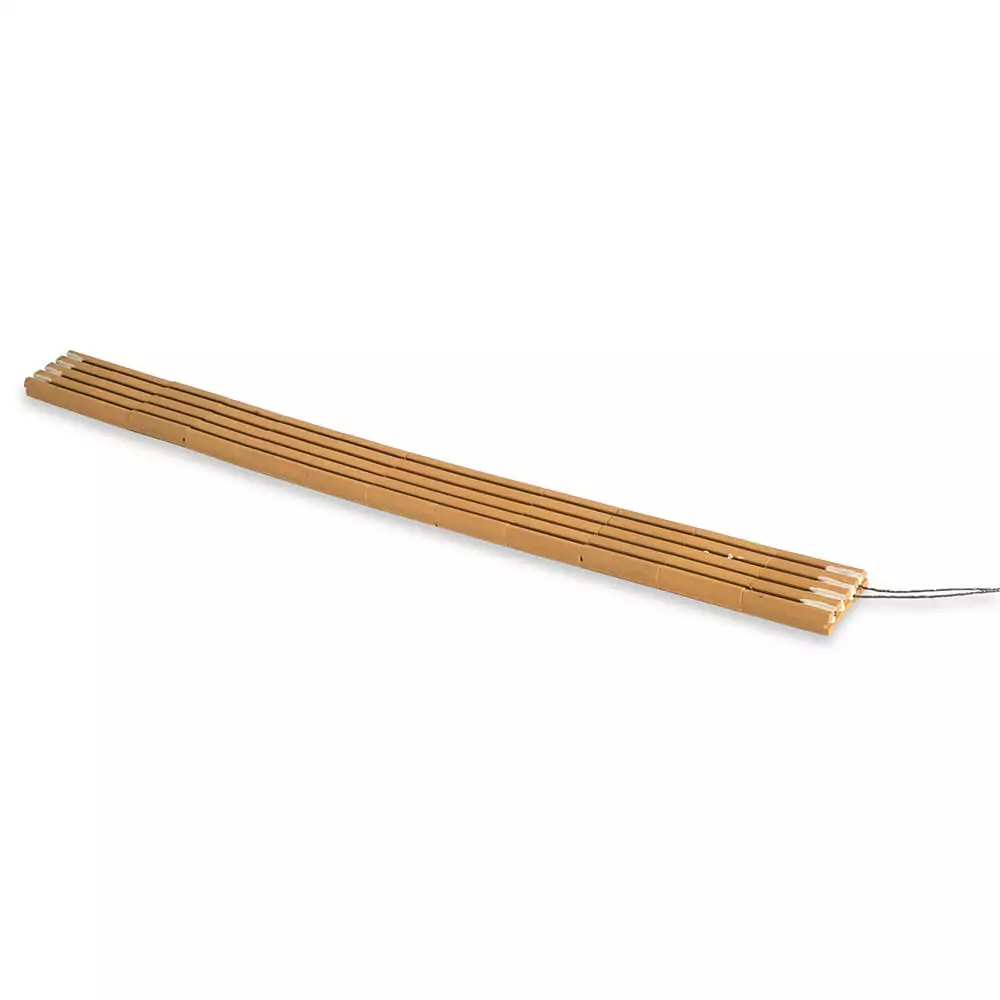

Räfflade keramiska kroppar för god fördelning av värme
Keramiskt huvud för enkel koppling av kablarna
Hög kvalitet och specialanpassad högtemperaturkabel för lång livstid

Requesting a non-binding offer is easy!

Simply fill out the form and we will reply as soon as we can. Normally we will respond within a few hours.

Select country:

Select model:

Here you can specify the variant(s) you are interested in getting a quote for.

Info

Specification

Info

Keramiska värmeelement passar särskilt bra för indirekt uppvärmning av oljeprodukter, ugnar, maskiner, luft och vätskor.
Keramiska värmeelement monteras främst i tankar och behållare där själva värmeelementet placeras inuti en tub eller värmehylsa. På detta sätt kan värmeelementet bytas ut utan att behöva tömma tanken eller behållaren.
Standardkonstruerade element har ofta räfflade keramiska kroppar med hög elektrisk isolering som kapslar in en högtemperatursspole för en god fördelning/utstrålning av värme.
Uttaget utgörs av ett keramiskt huvud där kablarna kan kopplas in. Hela konstruktionen stadgas med en mittpol (kabel) längs värmeaxeln.
Keramik av hög kvalitet och specialanpassad högtemperaturkabel ger elementet en lång livstid.
Specifikationer:



Längd:
Från 100mm. till 3500mm.


Diameter (mm.):
27, 32, 36, 39, 45, 48, 57mm.


Lastkapacitet (W/cm²):
Max. 6.


Effekt (W):
Från 100W till 10.000W


Spänning (V):
230V, 400V, 3x400V.


Skydd:
IP00


Max. drifttemp.:
600°C


Anslutningar:
Silikonkabel, högtemperaturskabel, trådning M4, M5 and M6.



Keramiska element används bland annat för:

Elektrisk värmeväxling vid ångproduktion
Behandling av marinolja
Oljevärmning
Elektrisk luftvärme
Ångpannor
Oljepannor
Vätskepannor
Ultraljudsrengöring
Elektriska vattenpannor
Oljeelement
Asfaltsblandning
Förvärming av tunga bränslen

Specifikationer:



Längd:
Från 100mm. till 3500mm.


Diameter (mm.):
27, 32, 36, 39, 45, 48, 57mm.


Lastkapacitet (W/cm²):
Max. 6.


Effekt (W):
Från 100W till 10.000W


Spänning (V):
230V, 400V, 3x400V.


Skydd:
IP00


Max. drifttemp.:
600°C


Anslutningar:
Silikonkabel, högtemperaturskabel, trådning M4, M5 and M6.






Tabeller över typiska keramiska värmeelement:
Klicka på flikarna för mer information om specifika diametrar


Ø 32mm.
Ø 36mm.
Ø 45mm.
Ø 48mm.
Ø 57mm.






Diameter (Ø mm.)
Längd
Diameter Huvud (Ø mm.)
Luft (W)
Olja (W)
Vatten (W)


C-32
250
36
225
250
500


C-32
350
36
500
650
1200


C-32
400
36
600
750
1400


C-32
450
36
650
800
1550


C-32
500
36
700
850
1700


C-32
600
36
850
1100
2000


C-32
700
36
1000
1400
2500


C-32
800
36
1200
1600
2800


C-32
1000
36
1500
2000
3500


C-32
1200
36
1800
2500
4000








Diameter (Ø mm.)
Längd
Diameter Huvud (Ø mm.)
Luft (W)
Olja (W)
Vatten (W)


C-36
250
48
350
450
900


C-36
350
48
550
700
1300


C-36
400
48
600
850
1700


C-36
450
48
800
1000
2000


C-36
500
48
900
1100
2200


C-36
600
48
1100
1350
2700


C-36
700
48
1300
1600
3200


C-36
800
48
1500
1800
3600


C-36
1000
48
1900
2300
4100


C-36
1200
48
2300
2800
4500


C-36
1400
48
2600
3200
5500


C-36
1600
48
3000
3800
6000








Diameter (Ø mm.)
Längd
Diameter Huvud (Ø mm.)
Luft (W)
Olja (W)
Vatten (W)


C-45
250
56
450
600
1050


C-45
350
56
650
800
1500


C-45
450
56
800
1000
2000


C-45
500
56
950
1200
2400


C-45
600
56
1200
1700
2900


C-45
650
56
1300
1800
3100


C-45
750
56
1500
2100
3500


C-45
800
56
1600
2300
4000


C-45
850
56
1700
2500
4200


C-45
900
56
1900
2600
4500


C-45
1000
56
2100
2900
5000


C-45
1200
56
2500
3400
5500


C-45
1500
56
3200
4200
6000


C-45
1800
56
3800
5000
N/A


C-45
2000
56
4200
6000
N/A


C-45
2500
56
5000
N/A
N/A


C-45
3000
56
6000
N/A
N/A








Diameter (Ø mm.)
Längd
Diameter Huvud (Ø mm.)
Luft (W)
Olja (W)
Vatten (W)


C-48
350
56
700
900
1800


C-48
400
56
800
1000
2000


C-48
450
56
900
1150
2200


C-48
500
56
1050
1300
2500


C-48
550
56
1200
1500
2800


C-48
600
56
1400
1800
3200


C-48
700
56
1600
2100
3600


C-48
800
56
1800
2500
4200


C-48
1000
56
2300
3200
5200


C-48
1200
56
2700
3600
5800








Diameter (Ø mm.)
Längd
Diameter Huvud (Ø mm.)
Luft (W)
Olja (W)
Vatten (W)


C-57
350
80
750
1000
2000


C-57
500
80
1100
1500
3000


C-57
600
80
1400
1800
3600


C-57
700
80
1600
2200
4250


C-57
800
80
1900
2500
5000


C-57
1000
80
2400
3200
6000


C-57
1200
80
3000
4000
7500


C-57
1500
80
3600
4800
9200


C-57
1800
80
4800
6400
N/A


C-57
2000
80
5100
6800
N/A






Få ett prisförslag i dag!

Specification

Info Specification

Keramiska värmeelement passar särskilt bra för indirekt uppvärmning av oljeprodukter, ugnar, maskiner, luft och vätskor.

Keramiska värmeelement monteras främst i tankar och behållare där själva värmeelementet placeras inuti en tub eller värmehylsa. På detta sätt kan värmeelementet bytas ut utan att behöva tömma tanken eller behållaren.

Standardkonstruerade element har ofta räfflade keramiska kroppar med hög elektrisk isolering som kapslar in en högtemperatursspole för en god fördelning/utstrålning av värme.

Uttaget utgörs av ett keramiskt huvud där kablarna kan kopplas in. Hela konstruktionen stadgas med en mittpol (kabel) längs värmeaxeln.

Keramik av hög kvalitet och specialanpassad högtemperaturkabel ger elementet en lång livstid.

Specifikationer:

Längd:	Från 100mm. till 3500mm.
Diameter (mm.):	27, 32, 36, 39, 45, 48, 57mm.
Lastkapacitet (W/cm²):	Max. 6.
Effekt (W):	Från 100W till 10.000W
Spänning (V):	230V, 400V, 3x400V.
Skydd:	IP00
Max. drifttemp.:	600°C
Anslutningar:	Silikonkabel, högtemperaturskabel, trådning M4, M5 and M6.

Keramiska element används bland annat för:

Elektrisk värmeväxling vid ångproduktion
Behandling av marinolja
Oljevärmning
Elektrisk luftvärme
Ångpannor
Oljepannor
Vätskepannor
Ultraljudsrengöring
Elektriska vattenpannor
Oljeelement
Asfaltsblandning
Förvärming av tunga bränslen

Specifikationer:

Längd:	Från 100mm. till 3500mm.
Diameter (mm.):	27, 32, 36, 39, 45, 48, 57mm.
Lastkapacitet (W/cm²):	Max. 6.
Effekt (W):	Från 100W till 10.000W
Spänning (V):	230V, 400V, 3x400V.
Skydd:	IP00
Max. drifttemp.:	600°C
Anslutningar:	Silikonkabel, högtemperaturskabel, trådning M4, M5 and M6.

Tabeller över typiska keramiska värmeelement:

Klicka på flikarna för mer information om specifika diametrar

Diameter (Ø mm.)	Längd	Diameter Huvud (Ø mm.)	Luft (W)	Olja (W)	Vatten (W)
C-32	250	36	225	250	500
C-32	350	36	500	650	1200
C-32	400	36	600	750	1400
C-32	450	36	650	800	1550
C-32	500	36	700	850	1700
C-32	600	36	850	1100	2000
C-32	700	36	1000	1400	2500
C-32	800	36	1200	1600	2800
C-32	1000	36	1500	2000	3500
C-32	1200	36	1800	2500	4000

Diameter (Ø mm.)	Längd	Diameter Huvud (Ø mm.)	Luft (W)	Olja (W)	Vatten (W)
C-36	250	48	350	450	900
C-36	350	48	550	700	1300
C-36	400	48	600	850	1700
C-36	450	48	800	1000	2000
C-36	500	48	900	1100	2200
C-36	600	48	1100	1350	2700
C-36	700	48	1300	1600	3200
C-36	800	48	1500	1800	3600
C-36	1000	48	1900	2300	4100
C-36	1200	48	2300	2800	4500
C-36	1400	48	2600	3200	5500
C-36	1600	48	3000	3800	6000

Diameter (Ø mm.)	Längd	Diameter Huvud (Ø mm.)	Luft (W)	Olja (W)	Vatten (W)
C-45	250	56	450	600	1050
C-45	350	56	650	800	1500
C-45	450	56	800	1000	2000
C-45	500	56	950	1200	2400
C-45	600	56	1200	1700	2900
C-45	650	56	1300	1800	3100
C-45	750	56	1500	2100	3500
C-45	800	56	1600	2300	4000
C-45	850	56	1700	2500	4200
C-45	900	56	1900	2600	4500
C-45	1000	56	2100	2900	5000
C-45	1200	56	2500	3400	5500
C-45	1500	56	3200	4200	6000
C-45	1800	56	3800	5000	N/A
C-45	2000	56	4200	6000	N/A
C-45	2500	56	5000	N/A	N/A
C-45	3000	56	6000	N/A	N/A

Diameter (Ø mm.)	Längd	Diameter Huvud (Ø mm.)	Luft (W)	Olja (W)	Vatten (W)
C-48	350	56	700	900	1800
C-48	400	56	800	1000	2000
C-48	450	56	900	1150	2200
C-48	500	56	1050	1300	2500
C-48	550	56	1200	1500	2800
C-48	600	56	1400	1800	3200
C-48	700	56	1600	2100	3600
C-48	800	56	1800	2500	4200
C-48	1000	56	2300	3200	5200
C-48	1200	56	2700	3600	5800

Diameter (Ø mm.)	Längd	Diameter Huvud (Ø mm.)	Luft (W)	Olja (W)	Vatten (W)
C-57	350	80	750	1000	2000
C-57	500	80	1100	1500	3000
C-57	600	80	1400	1800	3600
C-57	700	80	1600	2200	4250
C-57	800	80	1900	2500	5000
C-57	1000	80	2400	3200	6000
C-57	1200	80	3000	4000	7500
C-57	1500	80	3600	4800	9200
C-57	1800	80	4800	6400	N/A
C-57	2000	80	5100	6800	N/A
